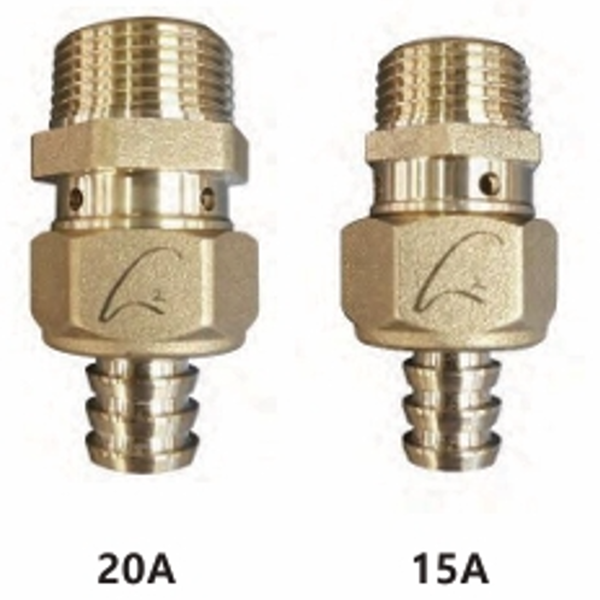

| 제품명 | L2(절대 빠지지 않는 연결소켓) | ||
|---|---|---|---|
| 제품설명 | 조임링/너트 일체형 구조 유관 삽입 확인용, HOLE 다단삽입구조 | ||
| 재질 | 아답터/너트 | 단조용 황동(C37718BD), KS D 5101 |
|
| 조임링 | 판재 황동(C2720) | ||
| 오링 | EPDM (경도70 ShoareA) | ||
| 사용조건 | 최대 사용압력 | 0.98MPa | |
| 사용온도 | 0~95 °C | ||
| 제품번호 | 사이즈 | 15A | 20A |
| 상단 나사 (분배기 조립) |
규격 | 관용 테이퍼 나사 PT1/2" | |
| 길이 | 11mm | 14mm | |
| 외경/내경 | 20mm/12.8mm | 25mm/16mm | |
| 나사산수 | 4.5개 이상(KS기준) | ||
| 하단 나사 (너트 조립) |
규격 | 미터나사 M22×1.5P |
미터나사 M26×1.5P |
| 길이 | 7mm | 8mm | |
| 나사산수 | 4개 이상(불완전나사부 제외) | ||
PB관 삽입 확인용 타공-내경3mm, 타공4개 (90°x4)
※배관절단의오류 확인 및 조립 시 현장검증 가능

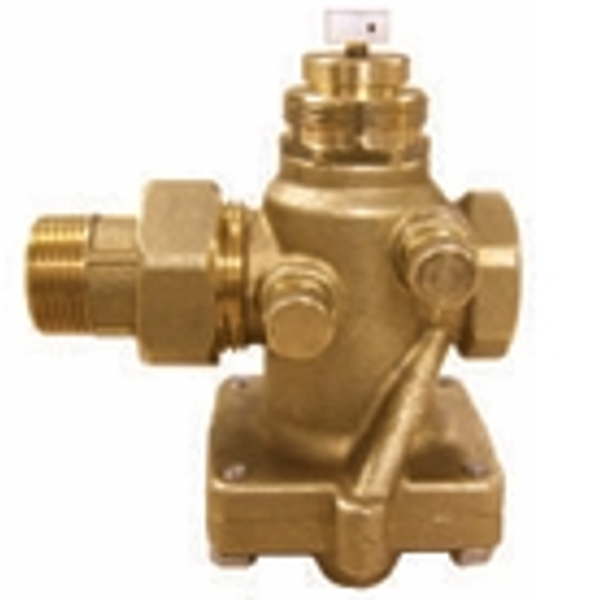

| 제품명 | 샘Ⅱ 스마트용 정유량조절밸브(YFC-2A) | ||
|---|---|---|---|
| 사용조건 | 적용유처 | 냉·온수 | |
| 유량 설정 차압 범위 | 0.029~0.08 MPa | ||
| 유량 편차 | 5.0% 이하 | ||
| 유체 온도 | 150°C 이하 | ||
| 재질 | 본처1/디스크-BSC3, 다이어프램-EPDM | ||
| 제품번호 | 사이즈 | 유량설정범위(LPM) | |
| YFC-2A | 20mm | 1.5-20 | |
| 25mm | 1.5-20 | ||

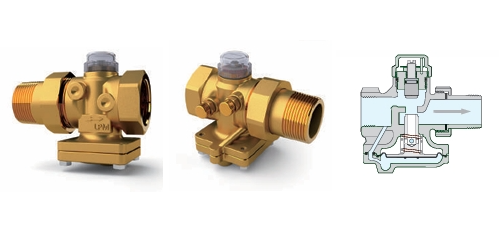

| 제품명 | YFC-2K | ||
|---|---|---|---|
| 제품설명 | 재질 | 본체 BsC3 | |
| 다이아프램 EPDM | |||
| 사용조건 | 차압범위 | 0.03 ~ 0.08MPa | |
| 유체온도 | 150°C | ||
| 유량범위 | 1.5~12Lpm | ||
| 호칭지름 | 15~25A | ||

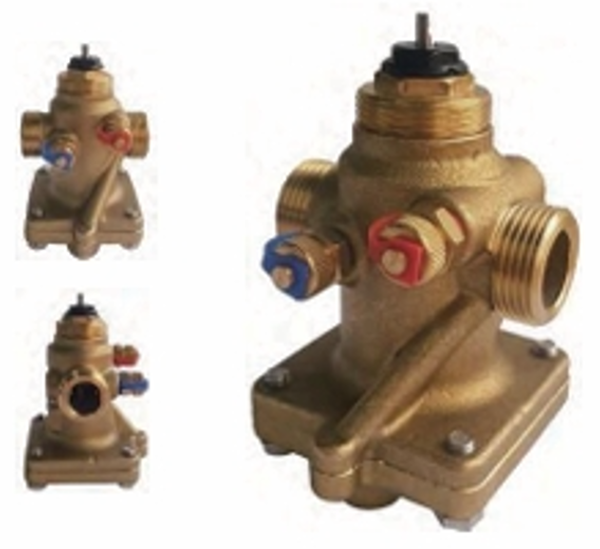

| 제품명 | 정유량조절밸브 (YFC-2N) | ||
|---|---|---|---|
| 제품설명 | 완벽한 유량조절타입으로 압력변동 등에 독립적으로 사용 가능함 | ||
| 다이어프램 구동 방식으로 기존의 카트리지 방식보다 설정유량 편차가 적음 |
|||
| 가변형 유량조절 기능이 있어 현장에서 분해없이 설정 유량을 변경 조절하는 것이 용이 |
|||
| 유체 흐름에 적합한 최적 설계로 발생 소음과 진동 절감 | |||
| 일정 유량이 통과될 수 있는 구조로 이물질에 의한 영향이 적으며 간단한 분해 유지 보수 가능 |
|||
| 밸브 유니온에 스트레이너가 내장되어 이물질 제거 편리 | |||
| 양측 유니온으로 되어 있어 손쉬운 배관 방향 선정 가능 | |||
| 사용조건 | 적용 유체 | 냉,온수 | |
| 유량 설정 차압 범위 | 0.03~0.08 MPa | ||
| 유량 편차 | ±2.5%~±5% 이하 | ||
| 유체온도 | 150°C이하 | ||
| 재질 | 본체/디스크-CAC030/C3604BE 다이어프램-EPDM |
||
| 제품번호 | 사이즈 | 유량설정범위(LPM) | |
| YFC-2N | 20mm | 1.5~20 | |
| YFC-2N | 25mm | 1.5~30 | |

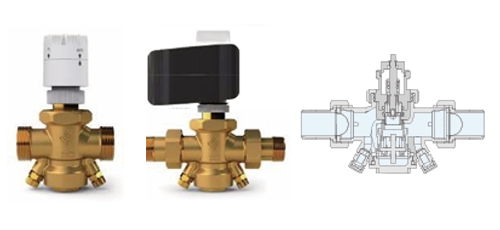

| 제품명 | 정유량온도조절밸브 (YTF-20C) | |||
|---|---|---|---|---|
| 제품설명 | 압력 독립형 컨트롤 밸브로 Heating과 Cooling System의 Fan Coil Unit, Air Handling Unit Terminal Unit |
|||
| 시스템 차압의 임의 변동에 상관없이 유량 제어가 필요한 시스템 | ||||
| 외부에서 유량 조정이 필요한 Unit | ||||
| 편리하게 100% 유량 제어를 하여 에너지를 절약해야하는 모든 장비 | ||||
| 형식 | YTF-20C(열동식, 전동식 on/off) | |||
| 적용규격 | mm | 15A | 20A | 25A |
| inch | 1/2 | 3/4 | 1 | |
| 유량설정범위(LPM/LPH) | 1~22Lpm | 5~60LPM | ||
| 사용차압범위 | 0.03~0.4MPa | |||
| 적용유체 | Hot/Cold Water | |||
| Temp.(유체온도) | 5~120°C | |||
| Temp.(주변온도) | -20~65°C | |||
| 유량편차 | 설정유량의 5% | |||
| 접속방법 | 입구 | PT Screw(내경)/PF Screw (외경) | ||
| 출구 | PT Screw(내경)/PF Screw (외경) | |||
| 재질 | 본체 | KSD 6024 CAC 303 | ||
| 디스크 | KSD 5101C3603BE | |||
| 다이어프램 | EPDM | |||
| 본체 내압시험 | 수압 1.5 Mpa(1500KPa) | |||

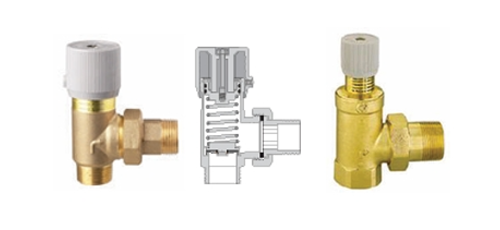

| 제품명 | 차압(바이패스밸브-Y520. Y519) | |
|---|---|---|
| 제품설명 | 소형 사이즈로 공간 활용의 효율성 및 저소음 개별난방 실별 제어 시 사용 | |
| 사용조건 | 최대사용압력 | 0.98MPa |
| 차압 조절 범위 | 0.01~0.06MPa | |
| 최대 사용 온도 | 110°C | |
| 관경 | 20mm | |
| 유량도표 |  |
|
| 설정 | 눈금선의 요구선으로 손잡이를 돌리면 보일러 순환 펌프의 계량값에 해당하며, 손잡이의 조절나사로 고정. |
|
| 설치 | 차압밸브는 반드시 펌프 공급관과 환수관 사이에 설치해야 한다. 수평이나 수직으로 설치가 가능하며, 어느 방향으로 설치를 하더라도 유량은 밸브에 부착된 화살표와 일치. |
|
