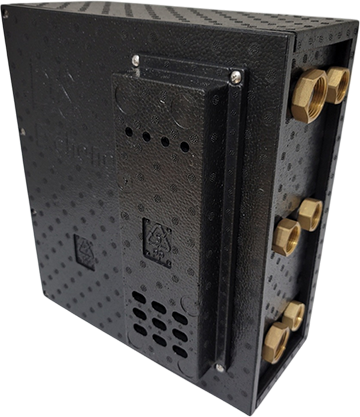

난방·온수통합배관시스템
난방·온수통합배관시스템
| 제품명 | 난방온수통합배관 시스템 | |
|---|---|---|
| 모델명 | DS Exchanger | |
| 정격전압 | 220V / 60Hz | |
| 정격 소비전력(W) | 7.5 | |
| 열교환기 용량(Kw) | 51.4 | |
| 온수공급 능력(L/min) | 21.5 | |
| 온수를 위한 난방 최고유량 (L/min)[차압74KPa] |
23 | |
| 온수 온도 제어 기준온도 (3개)와 제어를 위한 난방/온수 최대유량(L/min) |
35℃ , 40℃ , 45℃ | |
| 난방유량 : 21.5 / 온수유량 : 21.5 | ||
| 외형치수 | mm(WxHxD) | 316x359x138 |
| 제품 무게 (Kg) | 7.5 이하 | |
| 최대 사용압력 | 열원 (Kgf/㎠) | 10 이하 |
| 급수 (Kgf/㎠) | 10 이하 | |
| 배관 사이즈 | 열원공급,환수 PIPE | 20A(PF 1") |
| 급수공급,온수 PIPE | 15A(PF 3/4") | |
| 난방공급,환수 PIPE | 15A (PF 3/4") | |
| 난방 최대 온도(°C) | 60 이내 | |
| 온수온도조절범위(°C) | 35~45 | |
| 열교환기 용량 시험시 난방/온수 유량(L/min) | 난방 23 / 온수 21.5 | |
| 온수공급 능력 시험시 난방/온수 유량(L/min) | 난방 23 / 온수 21.5 | |
| 제조자명 | ㈜샘시스템 | |
| 연락처 | 032-678-3121 | |
